Mô tả:

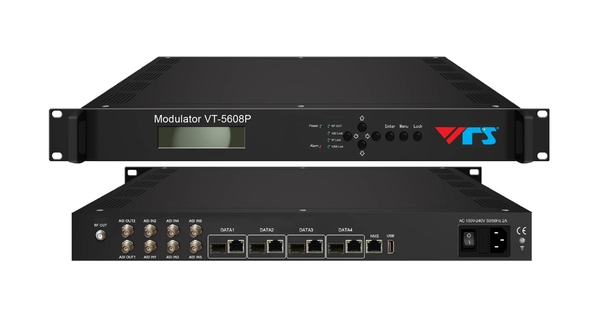

✅ Model: VT-5608P
✅ Hãng sản xuất: VTS
✅ Xuất xứ: China
✅ Tình trạng: Đặt hàng
✅ Bảo hành: 12 tháng
Bộ điều chế DVB-T VT-5608P có 2 lựa chọn ( 8*RF và 16*RF) là thiết bị tất cả trong một được phát triển bởi VTS. Bộ điều chế DVB-T VT-5608P hỗ trợ đầu vào IP tối đa 512 (hoặc 1024) thông qua cổng 4 GE/SFP và cả 6 đầu vào ASI. Sau khi ghép kênh (8 * RF hoặc 16 * RF) và điều chế DVB-T, nó cung cấp (8 * RF hoặc 16 * RF) sóng mang không liền kề (50 MHz ~ 960 MHz), 2 đầu ra ASI và đầu ra 8 hoặc 16 IP (MPTS) làm bản sao của các sóng mang. Thiết bị này được đặc trưng bởi mức độ tích hợp cao, hiệu suất cao và chi phí thấp. Điều này rất phù hợp với hệ thống phát sóng DTV thế hệ mới.
Các tính năng chính
4 cổng GE/SFP (tối đa 512/1024 IP vào):
Data1 là cổng hai chiều, tối đa 512 IP in, 8 IP out (đối với phiên bản 8 DVB-T out)
Data1 là cổng 2 chiều, tối đa 1024 IP in, 16 IP out (đối với phiên bản 16 DVB-T out)
Cổng Data 2, 3, 4 chỉ dành cho đầu vào
Hỗ trợ điều chỉnh PCR chính xác
Tối đa 840Mbps cho mỗi đầu vào
Hỗ trợ ánh xạ lại PID và chỉnh sửa PSI/SI
Hỗ trợ tối đa 256 ánh xạ lại PID trên mỗi kênh
Hỗ trợ 6 đầu vào ASI và 2 đầu ra ASI
Hỗ trợ 8 (hoặc 16) TS ghép kênh qua đầu ra UDP/RTP/RTSP
8(hoặc 16) đầu ra sóng mang không liền kề DVB-T, tuân thủ tiêu chuẩn ETSI EN300 744
Hỗ trợ mã hóa RS(204,188)
Hỗ trợ quản lý mạng dựa trên Web
Sơ đồ nguyên lý:

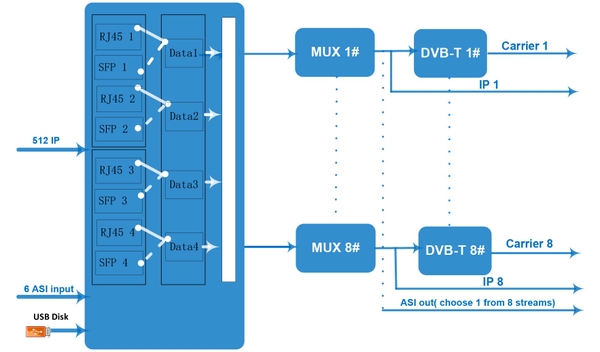

Đối với 8 * RF DVB-T Output

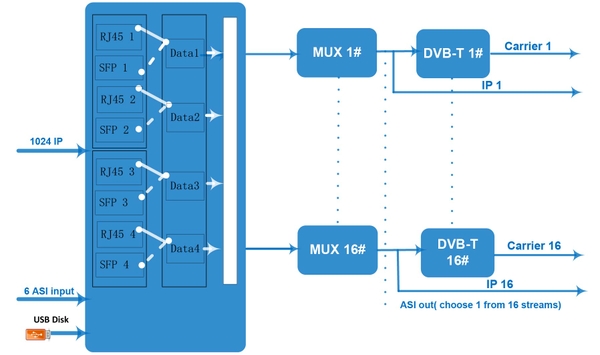

Đối với 16* RF DVB-T Output
Thông số kỹ thuật:
| Input | Input | 8 DVB-T carriers: Max 512 IP input through Date1-Date4 100/1000M Ethernet Port (or SFP interface optional). Each Data port can input max 512 IP. |
| 16 DVB-T carriers: Max 1024 IP input through Date1-Date4 100/1000M Ethernet Port (or SFP interface optional). Each Data port can input max 1024 IP. | ||
| 6 ASI input, BNC interface | ||
| Transport Protocol | TS over UDP/RTP, unicast and multicast, IGMP V2/V3 | |
| Transmission Rate | Max 840Mbps for each input channel | |
| Mux | Input Channel | 512(or 1024) |
| Output Channel | 8 (or 16) | |
| Max PIDs | 256 per channel | |
| Functions | PID remapping(auto/manually optional) | |
| PCR accurate adjusting | ||
| PSI/SI table automatically generating | ||
| Modulation | Channel | 8(or 16) |
| Parameters | Modulation Standard | ETSI EN300 744 |
| Constellation | QPSK/16QAM/64QAM | |
| Bandwidth | 6/7/8 MHz | |
| Trans mode | 2K/4K/8K | |
| FEC | 1/2,2/3,3/4,5/6,7/8 | |
| RF Output | Interface | F typed output port for8(or 16) non-adjacent carriers |
| RF Range | 50~960MHz, 1kHz stepping | |
| Output Level | -20~+10dbm(for all carriers), 0.5db stepping | |
| MER | ≥ 40dB | |
| ACL | -55 dBc | |
| TS output | 8 (or 16) IP output over UDP/RTP/RTSP, unicast/multicast, Data1 100/1000M Ethernet Ports | |
| 2 ASI output, one as mirror | ||
| System | Web-based Network management | |
| General | Demission | 420mm×440mm×44.5mm (WxLxH) |
| Temperature | 0~45℃(operation), -20~80℃(storage) | |
| Power Supply | AC100V±10%, 50/60Hz or AC 220V±10%,50/60Hz | |
