Lý thuyết và công thức Anten phản xạ Parabol

Một số toán học đơn giản cung cấp một cái nhìn sâu sắc đáng kể vào hoạt động và lý thuyết cho anten phản xạ parabol.

Một số các toán học và lý thuyết đằng sau ăng ten phản xạ parabol cho một sự hiểu biết tốt vào hoạt động của nó và một số yếu tố quan trọng liên quan đến hoạt động và thiết kế của nó.

Hình dạng parabol của phản xạ là chìa khóa cho hoạt động của nó - đặc biệt là độ lợi và tính trực tiếp của nó.

 Cơ sở lý thuyết phản xạ Parabol
Như tên của nó, phản xạ parabol được hình thành từ một hình dạng được gọi là paraboloid. Hình dạng này tạo thành bề mặt phản xạ trong ăng-ten cho phép sóng phản xạ bởi bề mặt để duy trì mối quan hệ pha của chúng, nhờ đó cho phép đạt được độ lợi tối đa.

Nói cách khác, năng lượng RF ở dạng sóng điện từ di chuyển tới ăng ten trong mặt sóng phẳng sẽ được phản xạ bởi phản xạ và vẫn ở pha tại tâm điểm. Bằng cách này, toàn bộ tín hiệu vẫn còn trong pha và không có hủy bỏ. Điều này có nghĩa là tín hiệu tối đa được duy trì. Các tín hiệu ngược được phát ra từ tiêu điểm sẽ được phản xạ bởi bộ phản xạ parabol và tạo thành một mặt sóng song song (trong pha) di chuyển ra ngoài từ ăng-ten.

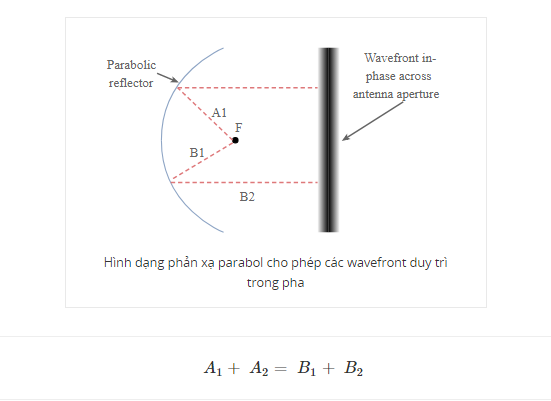

Theo quan điểm của thực tế rằng tổng chiều dài A1 + A2 là giống như B1 + B2, vv, điều này có nghĩa là tính toàn vẹn pha của hệ thống được giữ lại. Sóng đến thêm tại tiêu điểm, và sóng đi tạo ra một mặt sóng đơn di chuyển song song với phản xạ.

Đó là khái niệm này là ở trung tâm của lý thuyết ăng-ten phản xạ parabol.

Lý thuyết hình dạng phản xạ parabol

Lý thuyết phản xạ parabol dựa trên hình dạng của phản xạ cho các thuộc tính của nó.

Các phản xạ sử dụng một hình dạng parabol để đảm bảo rằng tất cả các quyền lực được phản ánh trong một chùm tia trong đó các vết sóng chạy song song với nhau. Ngoài ra tất cả sức mạnh phản xạ là trong cùng một pha, bởi vì chiều dài đường dẫn từ nguồn đến phản xạ và sau đó ra ngoài là như nhau bất cứ nơi nào nó được phản ánh trên bề mặt của parabola.

Đường parabol theo phương trình:Y= 4 S X

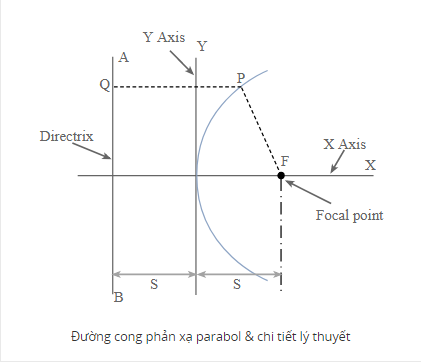

Các phép đo và tham chiếu cho công thức ăng-ten phản xạ parabol có thể được thấy trên sơ đồ dưới đây:



Lý thuyết parabol cho thấy rằng đường cong paraboloid là vị trí của các điểm cách nhau từ một điểm cố định được gọi là trọng tâm nằm trên trục X. Một đường cố định phía sau đường cong parbol được mô tả chi tiết như AB trên sơ đồ được gọi là directrix. Về điều này độ dài FP = PQ bất cứ nơi nào nó nằm trên đường cong parabol.

Khi bề mặt hoạt động như một bộ phản xạ, đường thẳng có cùng các đặc tính khi đặt ở phía trước của bộ phản xạ. Nói cách khác, lý thuyết phản xạ parabol cho thấy rằng mặt sóng phát ra sẽ có cùng pha bất kể điểm phản xạ trên đường parabol.

Lý thuyết ăng-ten phản xạ parabol cũng cho thấy chùm phát xạ sẽ có xu hướng song song.
Độ dài tiêu cự ăng-ten parabol
Một yếu tố quan trọng của lý thuyết ăng-ten phản xạ parabol là độ dài tiêu cự của nó. Để đảm bảo rằng anten hoạt động chính xác, cần đảm bảo rằng phần tử bức xạ được đặt ở đầu mối. Để xác định điều này, cần phải biết độ dài tiêu cự.



Trong đó:
    f là độ dài tiêu cự
    D là đường kính của phản xạ
    c là độ sâu của gương phản xạ

Ngoài ra, tỷ số f / D là rất quan trọng. Vì tỷ lệ f / D thường được chỉ định cùng với đường kính, độ dài tiêu cự có thể thu được rất dễ dàng bằng cách nhân tỷ lệ f / D của nó với đường kính được chỉ định D.
